中微爱芯高速栅极驱动器AiP4420/AiP4429介绍

潘小七的悠闲生活 2025-11-11 阅读:33814

作为电力电子系统的“核心传令官”，栅极驱动器承担着衔接控制芯片和功率开关的关键使命，更是保障高低压隔离的安全屏障。从新能源汽车的电驱电控、到光伏逆变器、工业变频器等核心设备，其稳定运行都离不开栅极驱动器的精准控制。

AiP4420/AiP4429系列是大电流高性能的6A单路栅驱动器，大电流输出轻松驱动MOSFET和IGBT等功率器件。逻辑兼容CMOS和TTL信号输入且最低电压可达-5V，主要功能为将常压输入转换为高压输出，在全电压范围内具有交直流参数稳定的特点。

主要特点

输出峰值电流：6A（VDD=18V）

宽输入电压范围：-5V~VDD+0.3

低输出阻抗：≤5Ω（VDD=18V，Io+= -10mA）

输入高低电平：VIH≥2.4V，VIL≤0.8V

电源静态电流：≤1mA

上升/下降时间：≤25ns (CL=2500pF)

传输延迟时间：≤33ns (CL=2500pF)

支持输入输出同相/反相

封装形式：SOP8

功能框图

中微爱芯高速栅极驱动器AiP4420/AiP4429介绍

真值表

中微爱芯高速栅极驱动器AiP4420/AiP4429介绍

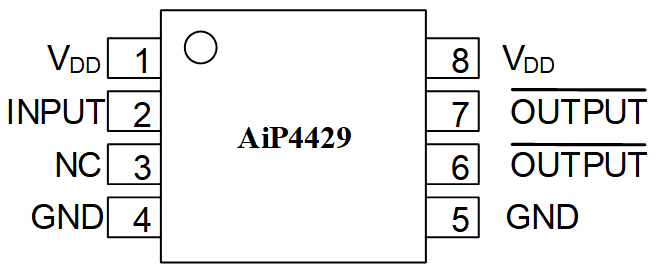

引脚排列图

AiP4420：

AiP4429：

中微爱芯高速栅极驱动器AiP4420/AiP4429介绍

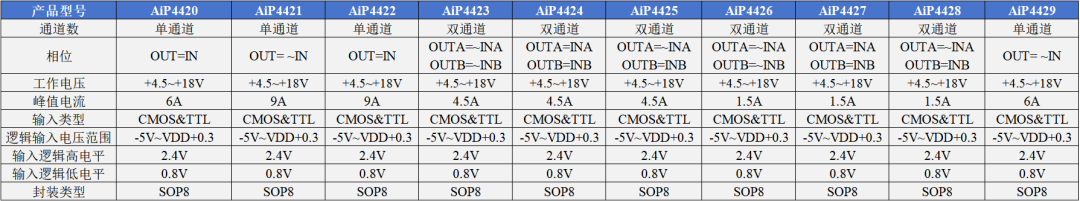

AiP442X系列详细参数（左右滑动查看更多）：

中微爱芯高速栅极驱动器AiP4420/AiP4429介绍

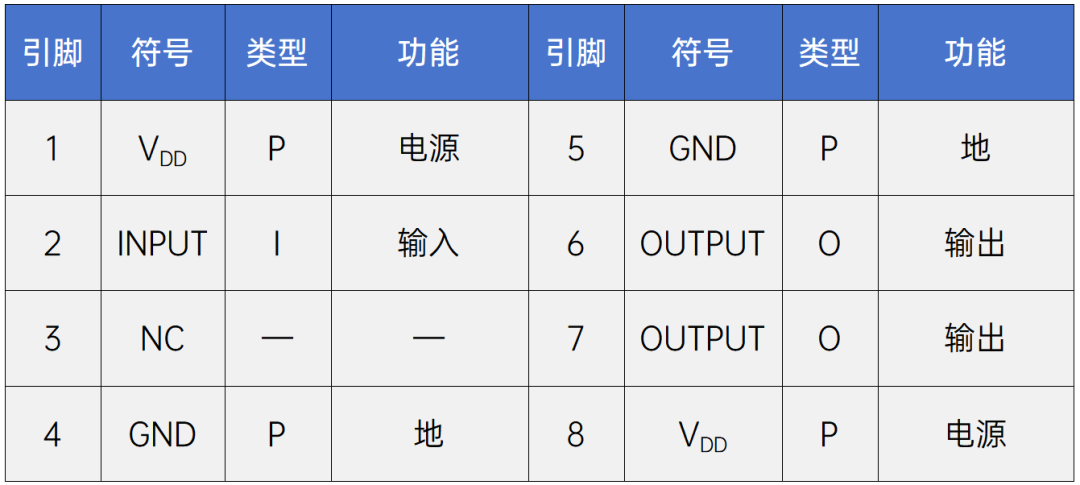

引脚说明

中微爱芯高速栅极驱动器AiP4420/AiP4429介绍

结语

AiP4420/AiP4429是大电流高性能MOSFET和IGBT驱动芯片，打破了传统驱动芯片开关损耗大，驱动能力不足的问题。拥有宽电压工作范围，兼容负压输入，适应多种电源环境，全电压范围内交直参数稳定；高驱动电流，可快速对功率开关充放电，提升开关速度和效率；具备抗锁死能力，在驱动能力、响应速度和系统可靠性方面表现突出。

如需了解更多产品信息或获取技术支持，欢迎与我们联系。

关于中微爱芯

无锡中微爱芯电子有限公司成立于2004年，是一家以集成电路设计、测试、方案开发、销售和服务为主的高新技术企业，是工信部认定的集成电路设计企业，是国家鼓励的重点集成电路设计企业。产品已形成MCU、LCD显示、LED显示、通用逻辑、信号链、马达&栅驱动、功率器件、电源、音响、遥控器、通信、配套等多个系列几千款产品，覆盖消费电子、网通产品、工业设备、新能源、汽车电子等多个领域。
