【电子DIY作品】给美的电热水器增加WiFi连网

潘小七的悠闲生活 2025-11-29 阅读:65528

以下作品由安信可社区用户

小何制作

1、前言

有了新房子,一直推进所有家电都连网,实现远程控制、监视,让家居更加智能,可玩性更高!更有乐趣!

查看笔者之前的作品:

电子DIY作品】给风扇增加WIFI连网,扩充智慧家居 + M61-32S

这次让美的电热器增加WiFi,让它连网,打造智慧家居。

【电子DIY作品】给美的电热水器增加WiFi连网

2、硬件

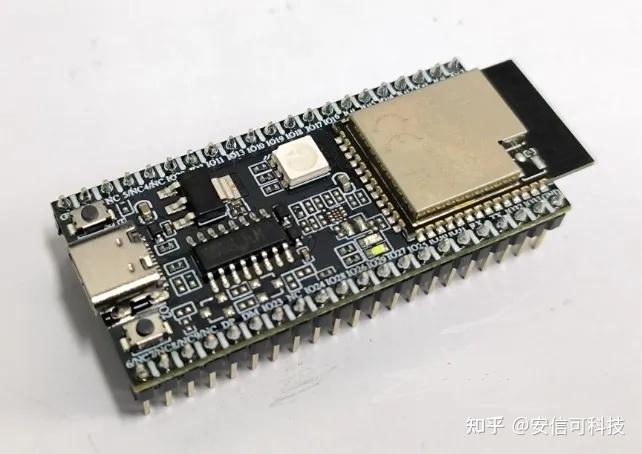

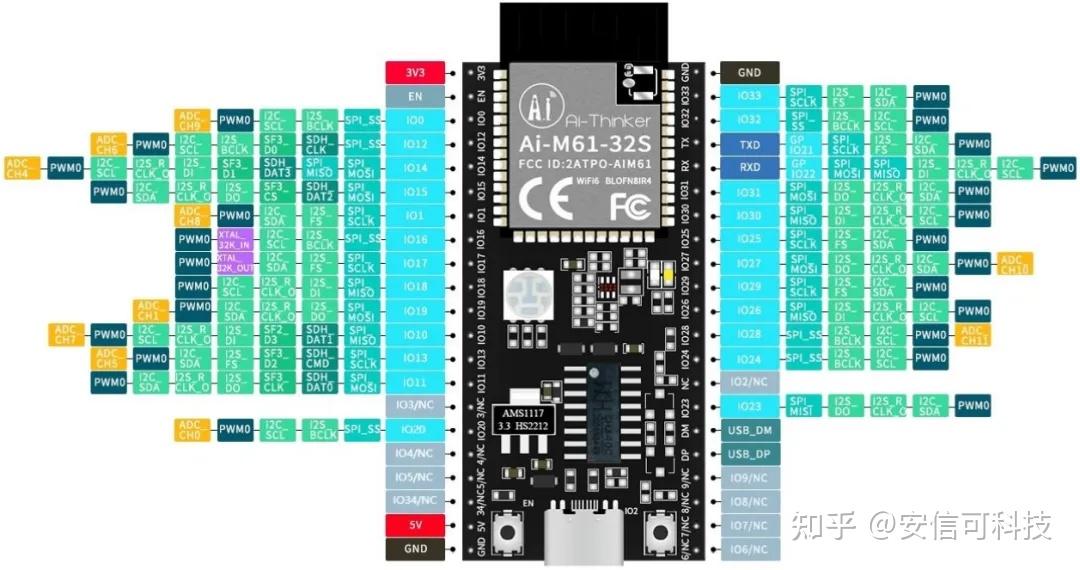

使用Ai-M61-32S-Kit(感谢安信可的赠送),非常强大的板子,主要处理速度太快了,跑web server相当给力

【电子DIY作品】给美的电热水器增加WiFi连网【电子DIY作品】给美的电热水器增加WiFi连网

3、DIY思路

这次吸取上次网友们给的建议,不替换热水器的主控MCU了。

【电子DIY作品】给风扇增加WIFI连网,扩充智慧家居 + M61-32S

直接用红外遥控了,用Ai-M61-32S发射红外编码。

【电子DIY作品】给美的电热水器增加WiFi连网

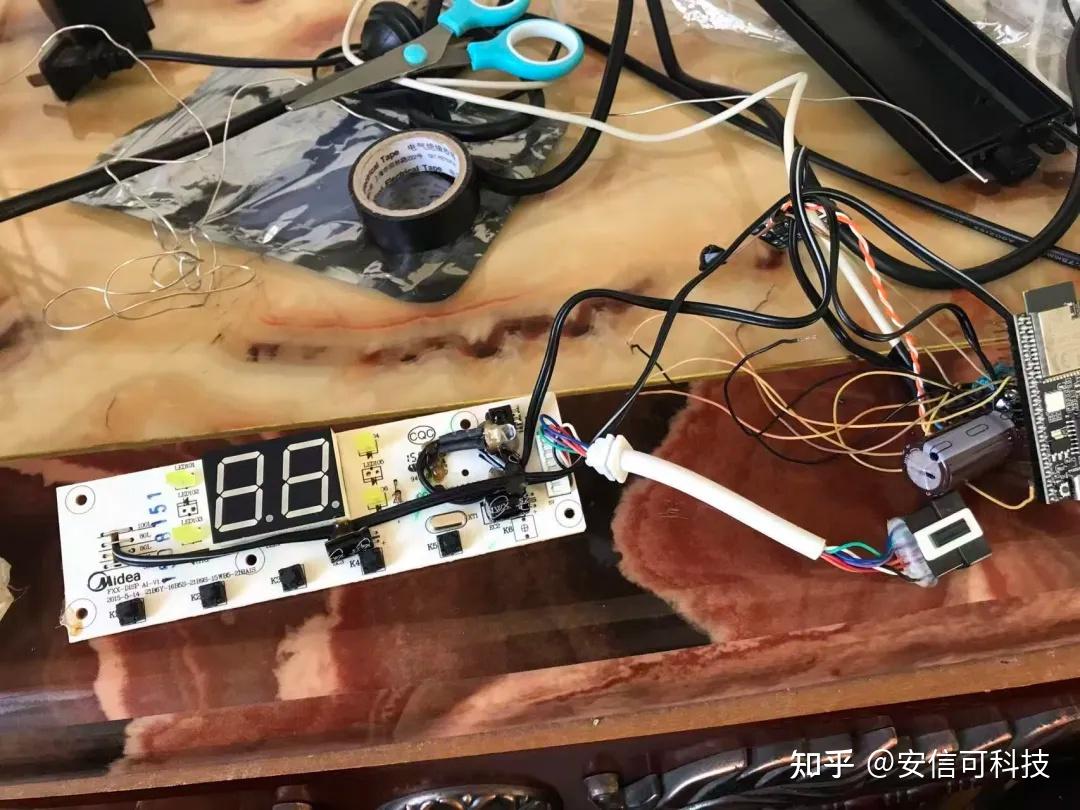

都是飞线,焊接好的成果。

【电子DIY作品】给美的电热水器增加WiFi连网

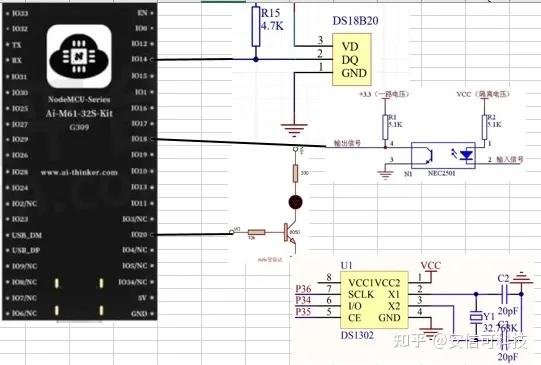

●用Ai-M61开发个网页服务器,连上WiFi,DS18B20检测热水器温度,红外发射管控制热水器。

●还有一路光耦,检测热水器是否加热。

●增加DS1302时钟芯片,防止没WiFi不能对时等情况出现。

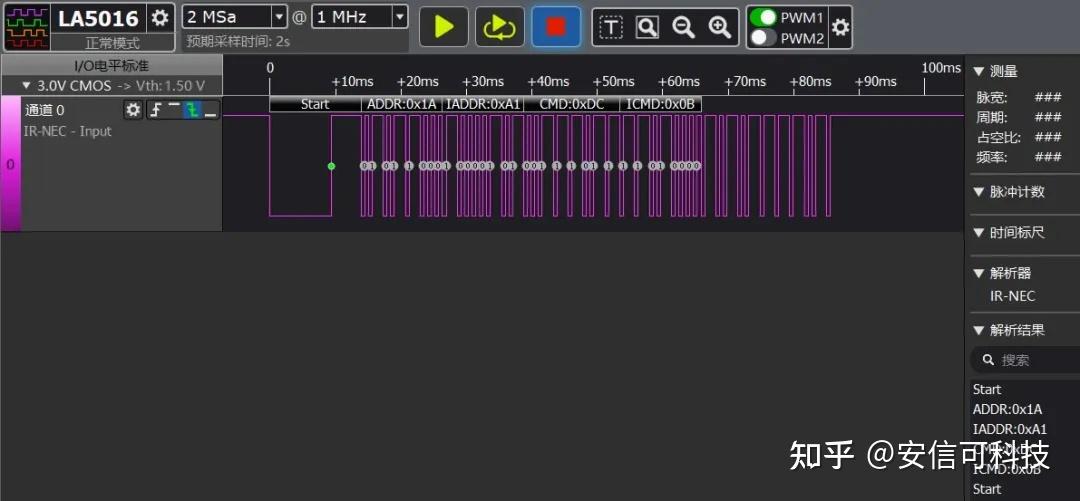

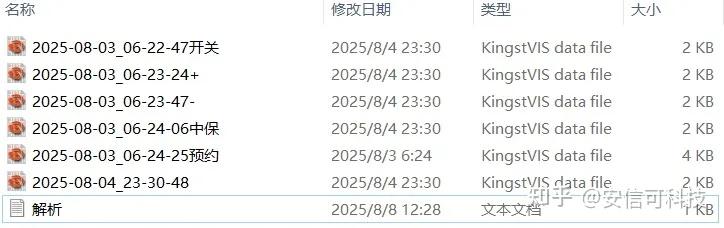

●提取红外遥控数据,用逻辑分析仪加红外接收头提取。

【电子DIY作品】给美的电热水器增加WiFi连网

解析发现属于自定义码,不是标准NEC,直接让模组照着发送红外码就行。

解析引导码:12ms 4.5ms42

位码:"0" 560us 560us

"1" 560us 1680us

结束码:560us 23000us 18us 4500us 820us

开关:0x58853B D0AF 0b011A A1 DC 0B F5 80

+ 0x58853B F08F 0b011A A1 DC 0F F1 80

- 0x58853B F48B 0b011A A1 DC 2F D1 80

中保:0x58853B C8B7 0b011A A1 DC 13 ED 80

预约:0x58853B D8A7 0b011A A1 DC 1B E5 80

【电子DIY作品】给美的电热水器增加WiFi连网

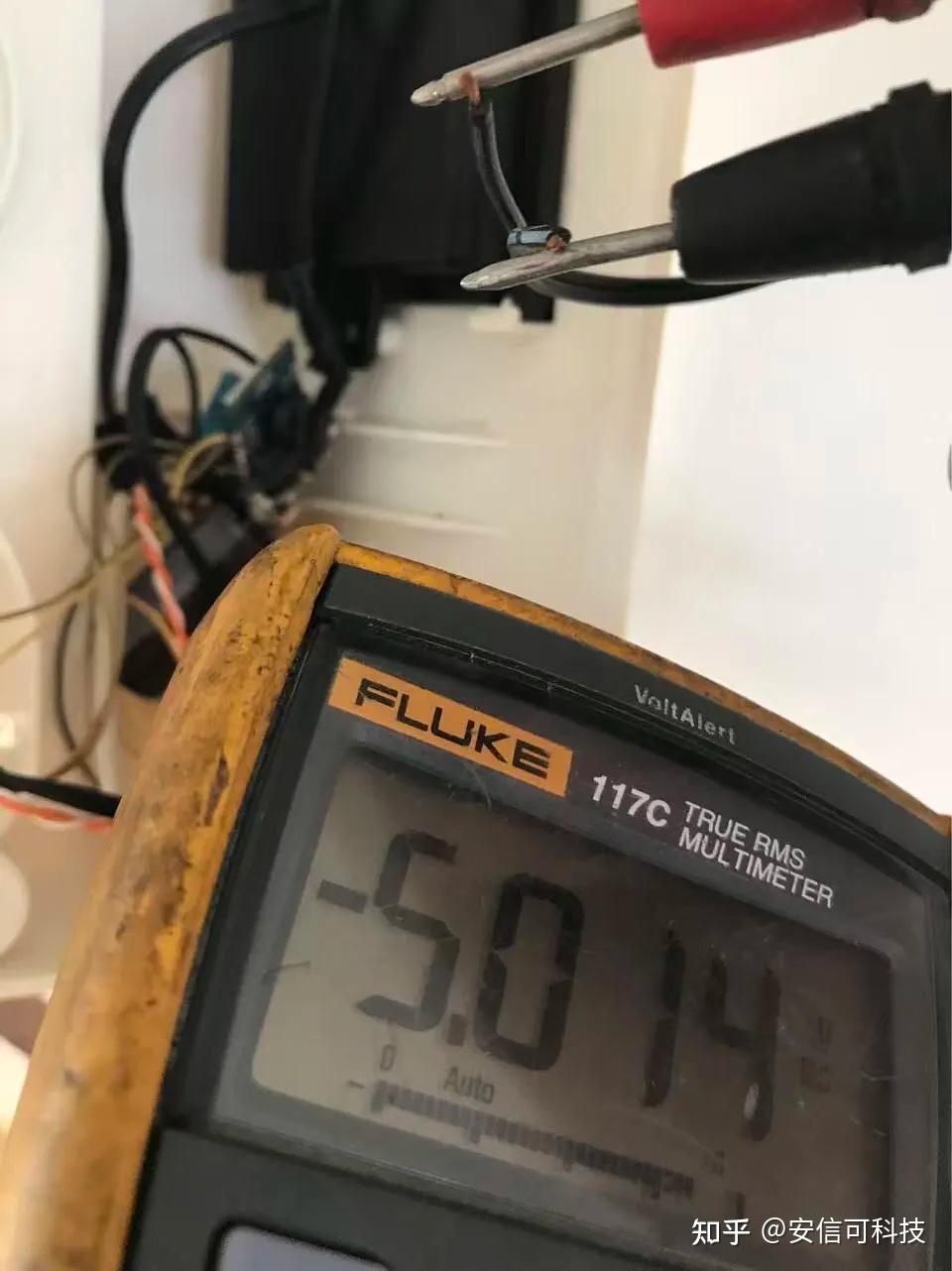

5V取电直接从热水器上取,万用表测量电压刚好5V。

【电子DIY作品】给美的电热水器增加WiFi连网

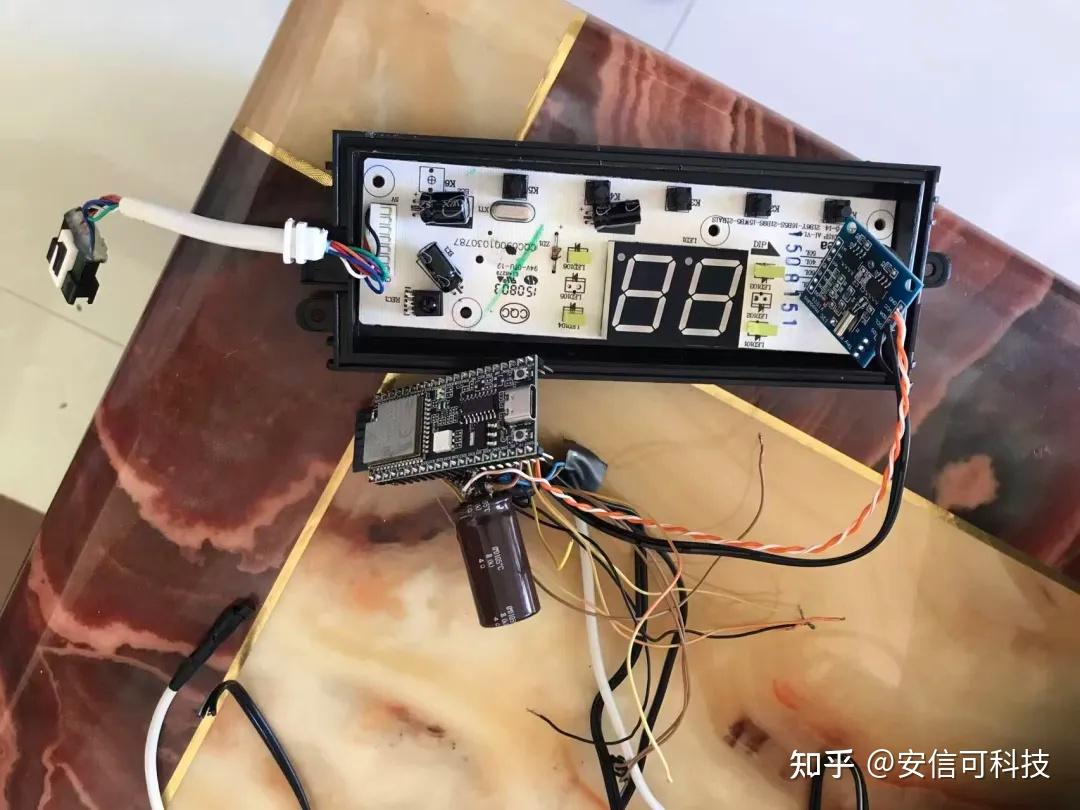

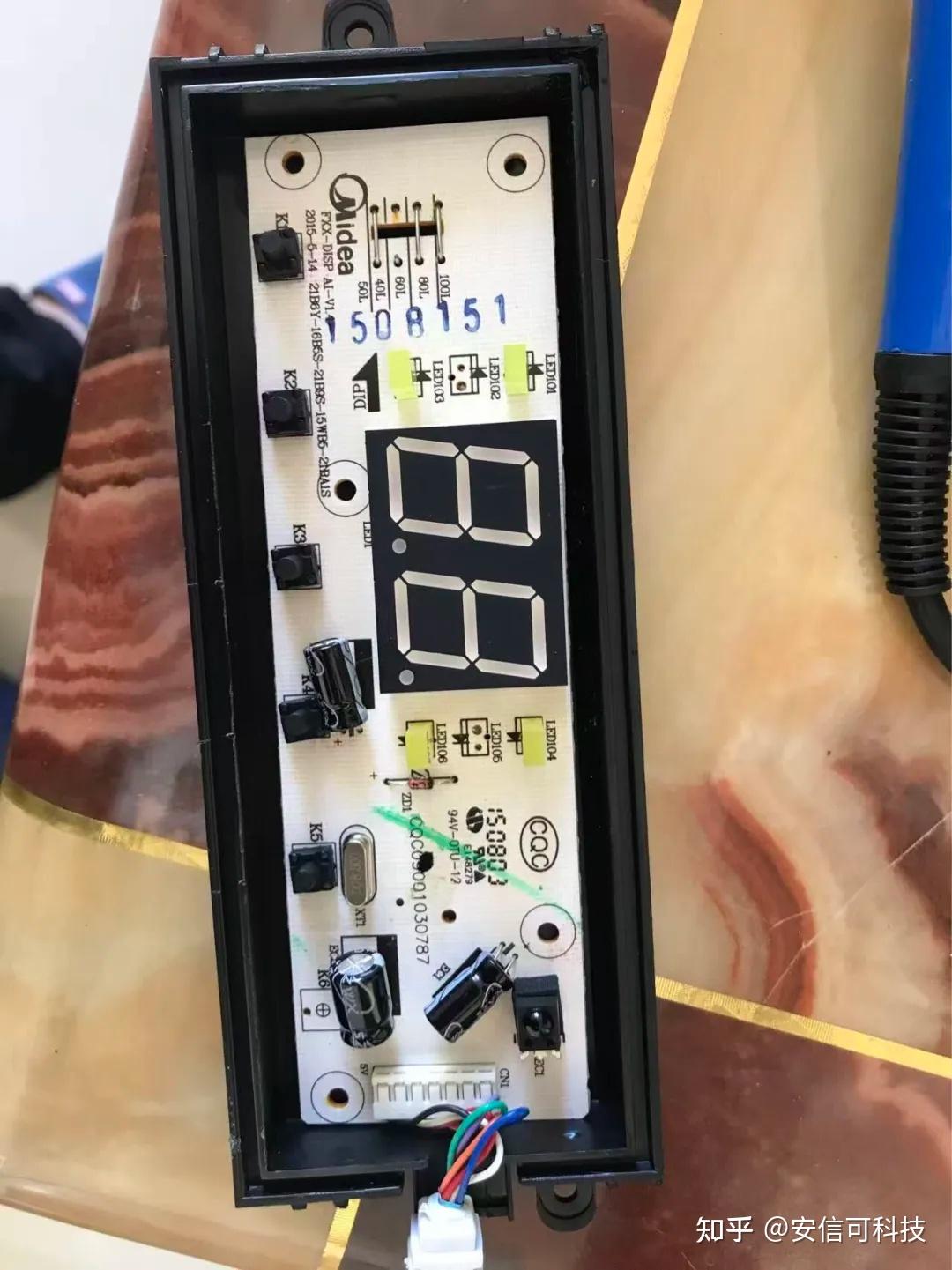

拆开热水器控制板,接线。

【电子DIY作品】给美的电热水器增加WiFi连网

把光耦输入检测接到加热显示的发光二管光上,红外发射管用热熔胶贴到红外接收管旁边。

【电子DIY作品】给美的电热水器增加WiFi连网

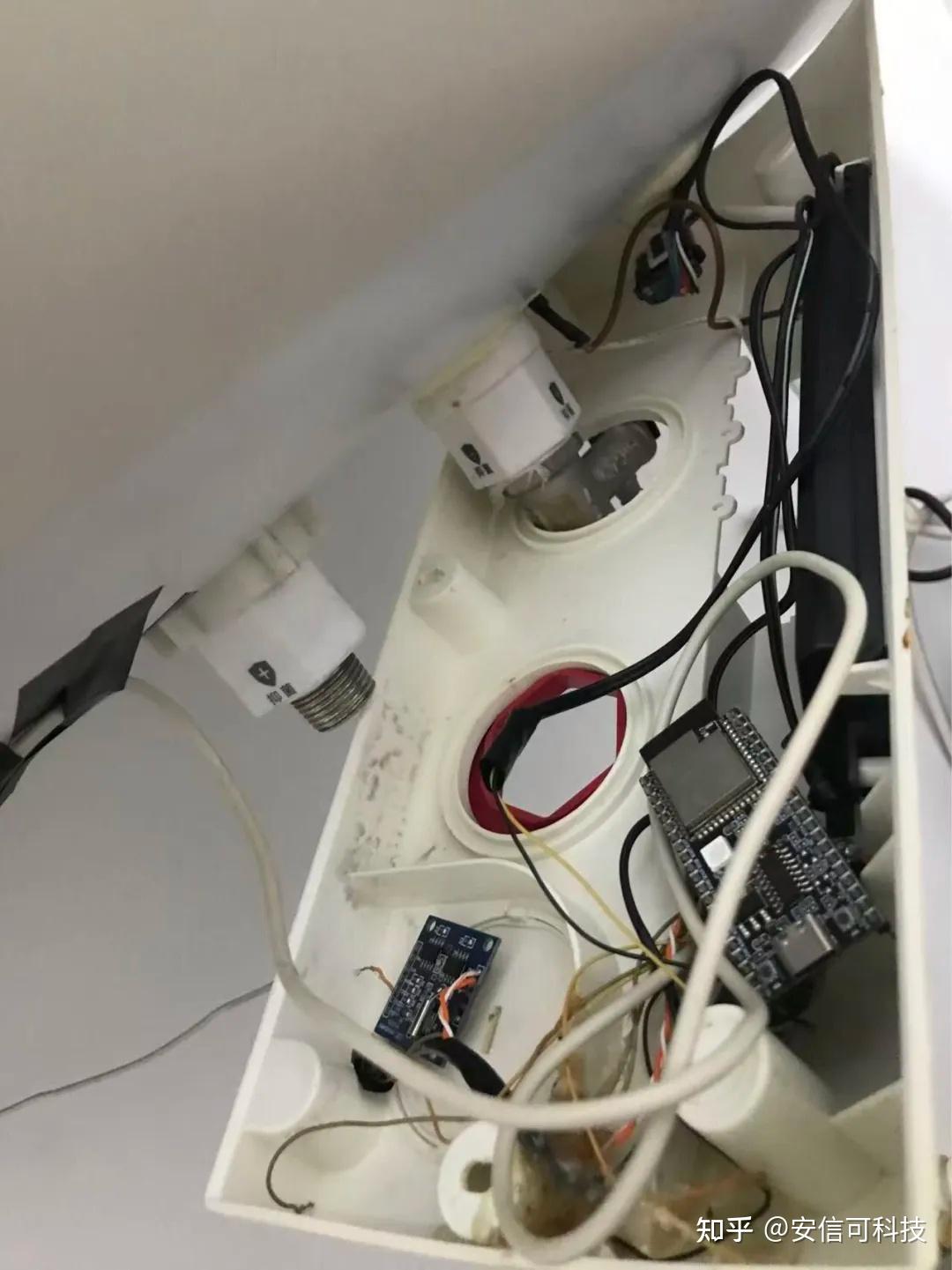

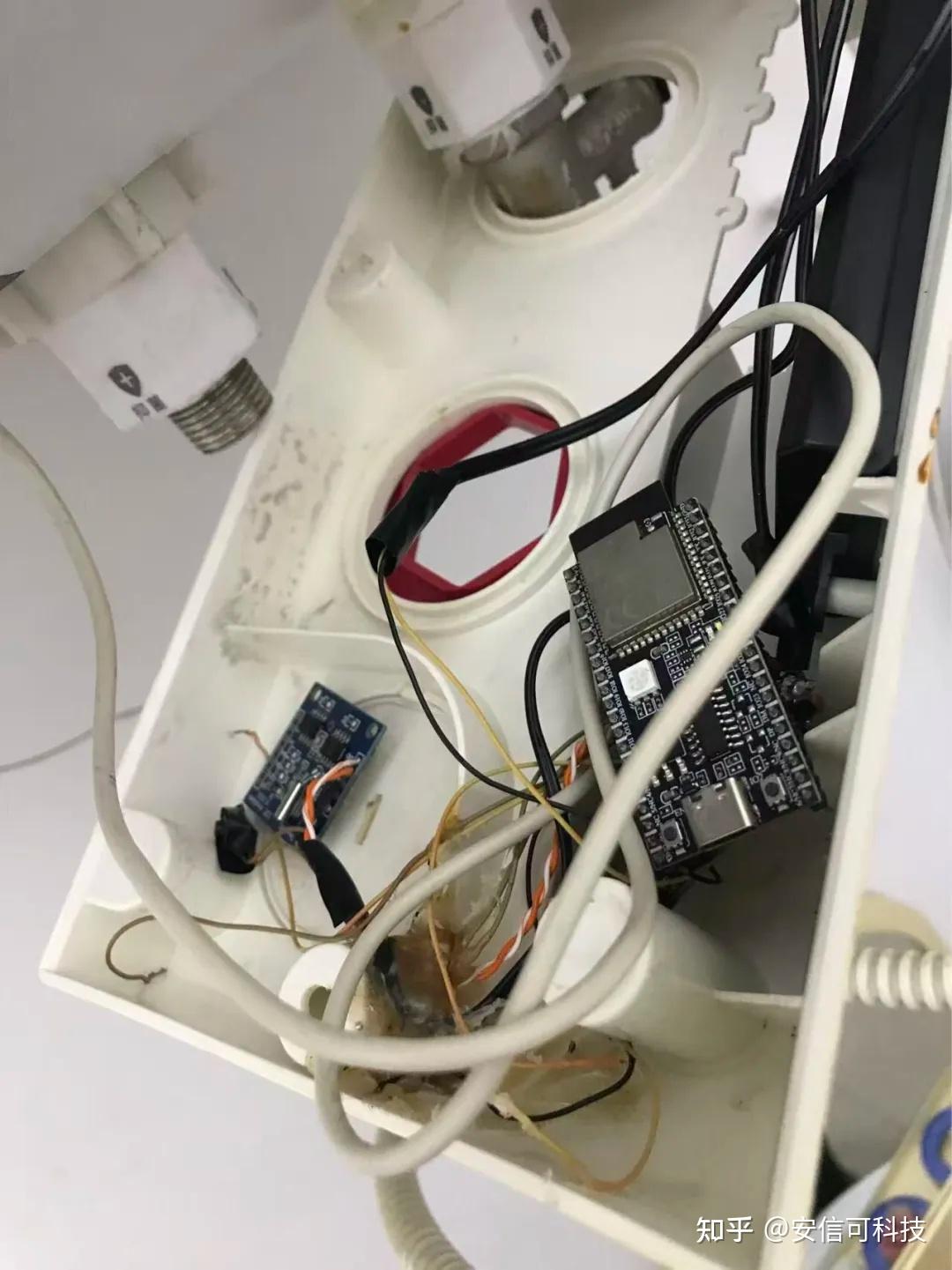

安装到热水器上。

【电子DIY作品】给美的电热水器增加WiFi连网【电子DIY作品】给美的电热水器增加WiFi连网

土方法不花钱,可靠性可能差点。

用IO烧写初始带OTA程序后,直接装好,里面空间大大。

4、编程开发

按功能块一个功能来写,参考了论坛的大神们的方法,如下:

1.增加个按键IO08(长按、单击、双击、弹起)

2.FlashDB数据库用来存WiFi账号和密码

3.littlefs文件系统,存DS18B20记录

4.DS18B20温度检测5.OTA 升级教程

5作品观赏

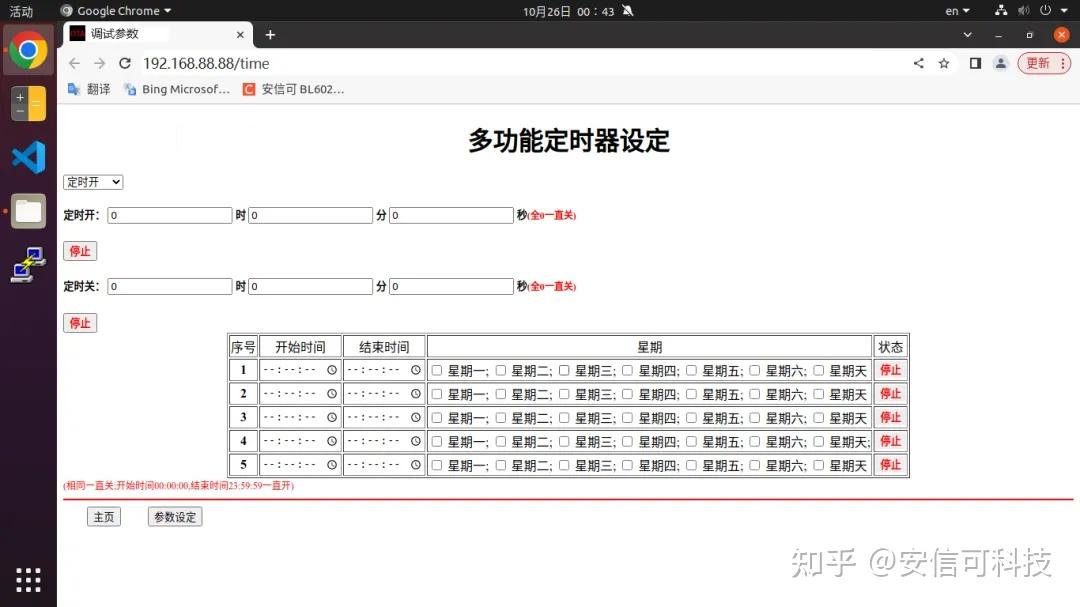

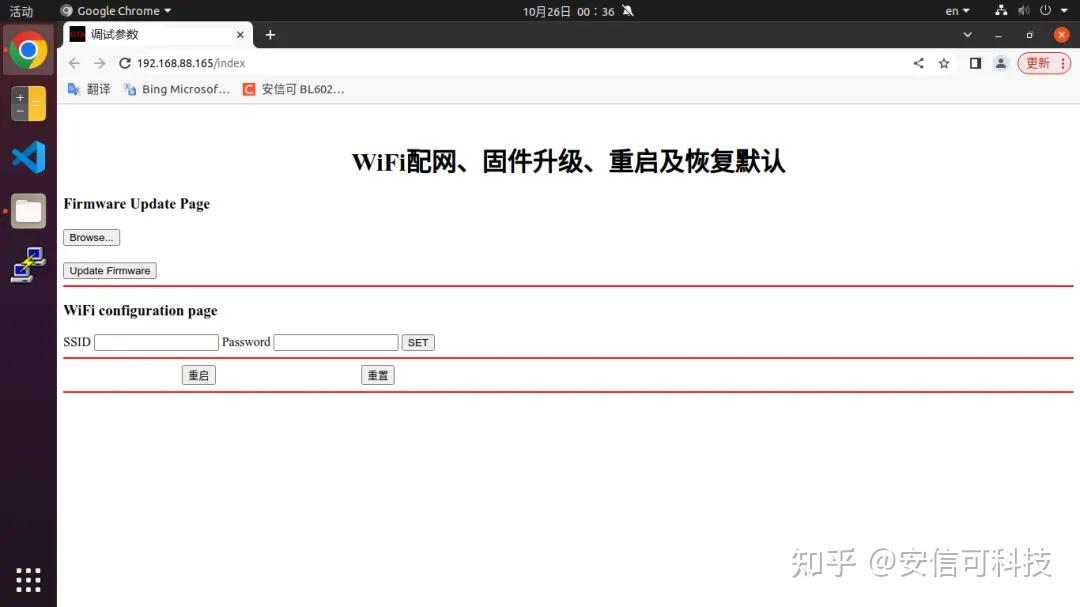

【电子DIY作品】给美的电热水器增加WiFi连网【电子DIY作品】给美的电热水器增加WiFi连网

审核编辑 黄宇
