​多电能表RS485并联接入充电桩主板的技术说明

针对一体式直流电能表DJZ1226，在双枪或四枪直流充电桩项目中遇到的多个电能表接入问题，本文将详细说明其接线方法、技术原理及注意事项，为您提供清晰的解决方案。

一、技术原理：RS485总线通信基础

RS485是一种标准的串行通信协议，采用差分信号传输方式，具有抗干扰能力强、传输距离远（最长可达1200米）、支持多点连接（即一条总线上可挂接多个设备）等优点。

在充电桩系统中，电能表与主板之间通常通过RS485接口通信，其核心机制如下：

地址寻址机制：每个电能表在总线上有唯一的地址编号（如01、02）。充电桩主板发送指令时，会携带目标电能表的地址。只有地址匹配的电能表才会响应并回复数据，其他电表则保持静默。

总线式拓扑结构：多个电能表的RS485接口可采用并联方式连接，即所有电表的A线（正极）合并为一条总线，B线（负极）合并为另一条总线，再接入主板的RS485接口。这种设计避免了主板上需配置多个物理接口的问题。

二、接线步骤详解

以下以双枪直流充电桩（需配置2个电能表）为例，说明具体接线方法：

1、识别接口线序

每个DJZ1226电能表的RS485接口包含两个端子：A+（正极）和B-（负极），通常标注为“485A/485+”和“485B/485-”。

充电桩主板的RS485接口同样有A+和B-端子。

2、并联连接操作

步骤1：将电能表1的A+线与电能表2的A+线连接至同一根总线上；同理，将两者B-线连接至另一根总线。

步骤2：将合并后的A+总线和B-总线分别接入充电桩主板的RS485接口的A+和B-端子。

接线示意图：

3、四枪充电桩的扩展接法

若为四枪桩（需4个电能表），原理相同：将所有4个电表的A+线并联后接主板A+，所有B-线并联后接主板B-。

三、关键设置与验证

1、地址配置：

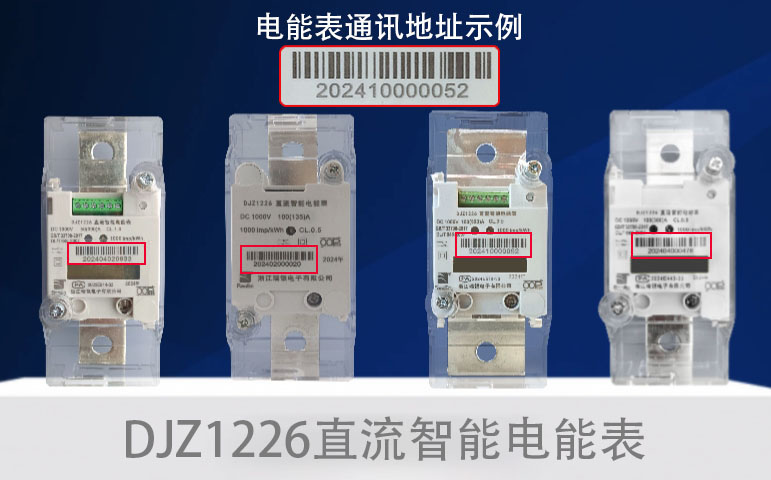

每个电能表出厂时都设有唯一地址（默认地址为条形码下方12位数字）。例如：202410000052。

充电桩主板的通信程序需按电表实际地址轮询各电表。

2、通信参数一致性：

所有电能表与主板的通信参数必须一致，包括：

波特率（默认38400bps）

数据位（通常8位）

停止位（通常1位）

校验位（瑞银电子电能表通常为偶校验）

3、终端电阻与屏蔽

若通信距离较长（如超过100米），建议在总线最末端的电能表的A+与B-之间并联一个120Ω终端电阻，以减少信号反射。

使用屏蔽双绞线，屏蔽层单点接地，以增强抗干扰能力。

四、常见问题与解决方案

五、注意事项

极性严格一致：A+与B-不得反接，否则会导致整个网络通信失败。

地址唯一性：严禁多个电表使用相同地址，否则主板将无法区分设备。

电源隔离：建议采用隔离型RS485模块，避免地环路干扰。

在线调试：接线前确保断电操作；调试时可使用瑞银电子上位机调试工具，进行电能表功能测试。

六、结束语

通过RS485总线并联接入多个电能表，是经过验证的可靠方案，既能减少布线复杂度，也能降低硬件成本。

浙江瑞银电子的DJZ1226电能表支持DL/T645、DL/T698.45、Modbus-RTU协议，兼容性强，可快速适配主流充电桩主板。

如需进一步技术协助，欢迎联系我公司技术支持团队。

浙江瑞银电子有限公司-专业直流电能计量解决方案提供商
